電力變壓器試驗之測量泄漏電流方法

您的位置：首頁 >> 服務支持 >> 技術文章

測量泄漏電流和測量絕緣電阻類似，試驗加壓部位相同，只需將兆歐表?yè)Q為直流耐壓設備即可。詳細可致電：027-87771780

變壓器泄漏試驗的電壓標準

繞組額定電壓KV	2～3	6～15	20～35	35以上
直流試驗電壓KV	5	10	20	40

油浸變壓器泄漏繞組泄漏電流允許值μA

額定電壓KV	泄漏電流許值μA
2～3	11	17	25	39	55	83	125	170
6～15	22	33	50	77	112	166	250	310
20～35	33	50	74	111	167	250	400	570
35以上	33	50	74	111	167	250	400	570
溫度℃	10	20	30	40	50	60	70	80

1．工具選擇

直流耐壓設備

2．步驟

(1)高壓對低壓及地的泄漏電流，如圖1、2所示

圖1圖2-中性點不接地變壓器

緩慢升壓至試驗電壓，并密切注意傾聽放電聲音，密切觀察各表計的變化，在高壓端讀取1min的直流電流值，并記錄；

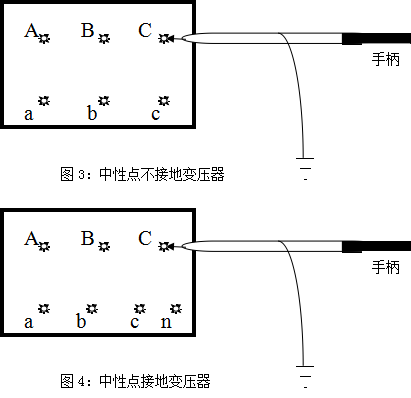

(2)用放電棒分別對ABC接地充分放電,如圖3和圖4所示；

圖3圖4-中性點接地變壓器

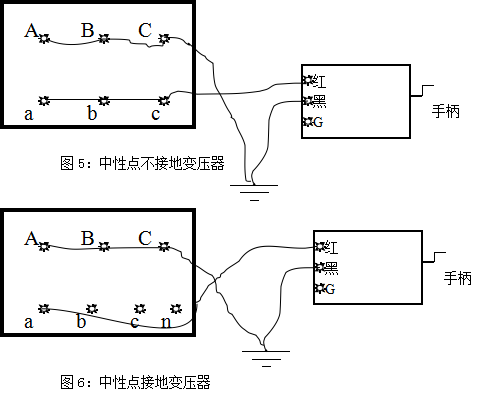

(3)低壓對高壓及地的泄漏電流，如圖5、6所示

圖5圖6-中性點接地變壓器

緩慢升壓至試驗電壓，并密切注意傾聽放電聲音，密切觀察各表計的變化，在高壓端讀取1min的直流電流值，并記錄；

(4)用放電棒分別對abc接地充分放電,如圖3和圖4所示。
