如何用兆歐表測試電力電纜的絕緣電阻？

※ 測量各電纜線芯對地或?qū)饘倨帘螌娱g的絕緣電阻；

※ 測量各電纜線芯間的絕緣電阻；

※ 為使準確，應在線芯端部絕緣上或套管端部裝屏蔽環，并接在搖表的屏蔽端子G上；

※ 絕緣電阻值參見制造廠規定。

工具選擇

※ 電壓等級≥1KV：1500V或2500V兆歐表；

※ 額定電壓＜1KV：500或1000V兆歐表；

※ 對護層有絕緣要求的電纜，應用500V兆歐表測量護層的絕緣電阻和警報系統的絕緣電阻。

步驟

⑴ 斷開電纜兩側電源；

⑵ 用放電棒分別對電纜線芯接地，充分放電；

⑶ 拆除電纜一切對外連線；

⑷ 擦拭電纜頭；

⑸ 將非被測試相的線芯與鉛皮一同接地；

⑹ 分別搖測高壓側A、B、C對地絕緣電阻，如圖1所示

記錄R₁₅和R₆₀的數據。

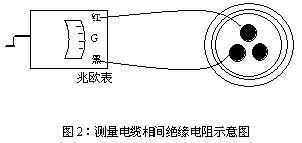

⑺分別搖測高壓側AB、BC、CA間絕緣電阻，如圖2所示

記錄R₁₅和R₆₀的數據。

⑻ 用放電棒分別對電纜線芯接地，充分放電；

---
