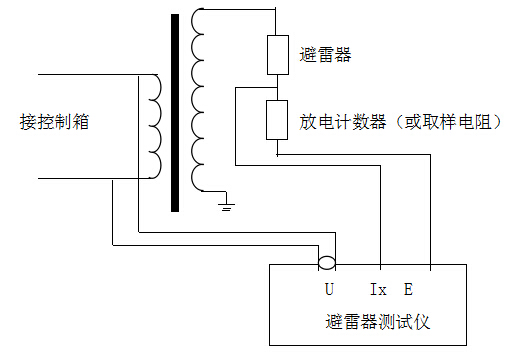

氧化鋅避雷器在線測試儀在使用時，如果是實驗室離線檢測，則按圖所示方式接線。開機前首先將儀器接地端與實驗室地線連接，氧化鋅避雷器在線測試儀的“參壓輸入(Uref)”通過電壓測試線與變壓器測量繞組端連接(或控制箱的輸出端)；氧化鋅避雷器一端接高壓，另一端經放電計數器或一取樣電阻接地，與儀器的地聯接在一起。交流電流信號輸入端(Ix)接到取樣電阻上端。



     電壓變比值：PT變比 為避雷器高壓端電壓與送到儀器“參考電壓輸入”端的電壓之比。例如：帶電測試時，母線對地電壓為220KV/√3，PT二次側電壓為100V/√3，兩者之比為2200，所以，電壓變比值為2200。又例如：實驗室方式下，“參考電壓輸入”端的電壓取自控制箱的電壓輸出端，當控制箱的輸出電壓由0V-200V變化時，試驗變壓器的高壓由0V-50000V變化，則電壓變比值應設定為50000/200，等于250。 在主菜單下，進入“PT變比” 設置菜單 ，按“”鍵選擇要調整的位置，按 “、” 鍵進行調整。

     氧化鋅避雷器在線測試儀測量: 所有菜單設置好后, 按“確定”鍵進入測試狀態. 此模式是循環測試狀態, 不需要退出菜單即可對多個避雷器進行檢測.( 聯接好所有接線后儀器進入測試狀態, 變壓器升壓到相應電壓(即氧化鋅避雷器在線路上的相電壓)后, 按確定 鍵打印保存數據, 降壓; 換避雷器, 升壓, 進入下一次測量, 依次循環可快速對多個避雷器進行檢測.)

---
